[RJ45] RJ45케이블 커넥터와 연결하는 랜선 작업 과정

---

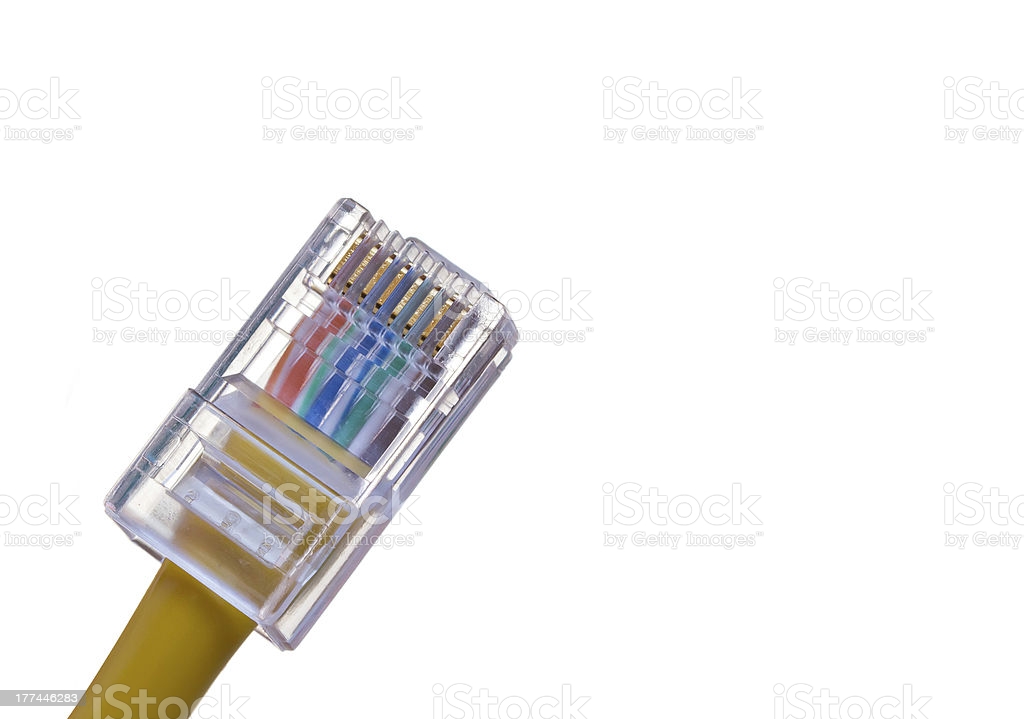

랜선 만들기, RJ45 커넥터 연결과 커넥터에 랜선을 배열하는 방법

첫 번째로 랜선 확인  보통 CAT (카테고리). 5E, Cat 5 랜 커넥터 구입 시 랜선에 맞게 구입을 해야 합니다.

랜선을 만들기 위해서는 랜툴이 필요하고 일반용, 전문가용이 따로 있습니다. 랜선을 집어주는 랜툴이 있고

랜 커넥터는 통과형과 고정형이 있습니다.  저렴한 커넥터는 불량률이 높아 개당 150 원하는 AMP 커넥터가 널리 사용됩니다.

AMP 커넥터



랜선 포설 작업 시 케이블 신호가 불량한 경우 비용을 절감한 케이블과 커넥터보다 훨씬 더 많은 시간과 비용이 들어가므로 신뢰도 있는 자재를 선택해야 합니다.



랜선 만드는 순서

흔히 랜선을 UTP선이라고 말하는데 Unshielded Twisted Pair로서 차폐되지 않은 꼬임선을 말합니다.

UPT선보다 안정적인 전송이 필요한 경우 STP (shielded Twited Pair) 케이블을 사용합니다.

UTP 케이블에 비해 가격이 10배 정도 비싸 제한적으로 사용됩니다.

* 랜선 만들기 작업  1:1 연결, 1:2선 분배하기가 있습니다.

1. 랜선을 필요한 길이만큼 자르기
2. 랜선 겉을 감싼 피복을 벗기고 (1.5~2mm), 보통 랜툴에 달린 칼날이나 전용 도구를 이용하지만 니퍼를 이용할 수 있습니다.
3. 피복 안쪽의 전선을 순서에 맞춰 배열한 후
4. RJ45 커넥터를 끼워 랜툴로 압착하는 과정

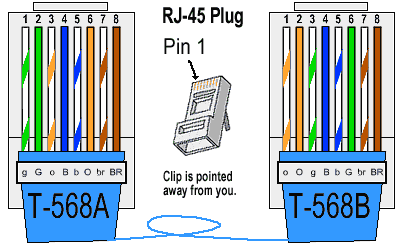

케이블 배열 순서 (TIA/EIA-568)이라는 국제 규격으로 정해져 있음

* 흰주 주 흰 녹 파 흰파 녹 흰갈 갈 8가지 색상 조합



마지막으로 테스터기에 플러그를 꼽은 후 전원 버튼을 켜 랜선이 연결되었는지 확인합니다.

두 개의 테스트기에 다른 색상이 들어오면 작업이 잘못된 거고 , 한쪽만 들어온다면 해당 전선이 단선된 것입니다.
